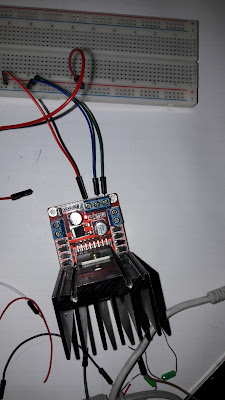

L298N dvojitý H-mostíkTento mostík s obvodom L298N môžeme využiť na väčšie prúdy.
Zapojenie:
OUT1-OUT4 sú výstupné piny.
IN1-IN4 sú vstupné piny.
Ostatné piny zapojíme podľa názvu +12V a GND.
Na Piin +5V privádzame napájacie napätie pre logiku blokov.
Ovládanie:
Privedením signálu HIGH z arduina na vstup IN1 (IN2, IN3, IN4) otvoríme výstup OUT1 (OUT2, OUT3, OUT4). Privedením napätia na piny ENA a ENB, otvoríme mostíkA alebo mostíkB.
Meranie na výstupoch mostíka
Zdroj: alldatasheet.com
